什么是PLC？

PLC又名可編程邏輯操控器，它選用一類可編程的存儲器，用于其內部存儲程序，履行邏輯運算、次序操控、守時、計數與算術操作等面向用戶的指令，并經過數字或模擬式輸入/輸出操控各品種型的機械或出產進程。

用以取得程序的初始作業數據是一個操控程序總是需求初始數據。這些數據能夠從輸入端口上銜接的外部器材取得，需求運用傳送指令讀取這些器材上的數據并送到內部單元；

初始數據也能夠用程序設置，即向內部單元傳送當即數；其他，某些運算數據存儲在機內的某個當?shù)?，等程序開端運行時經過初始化程序送到作業單元。

plc的品種

國內常用的PLC首要包含西門子，施耐德，三菱電機，松下以及一些國產品牌，以下列出9個，供參閱：

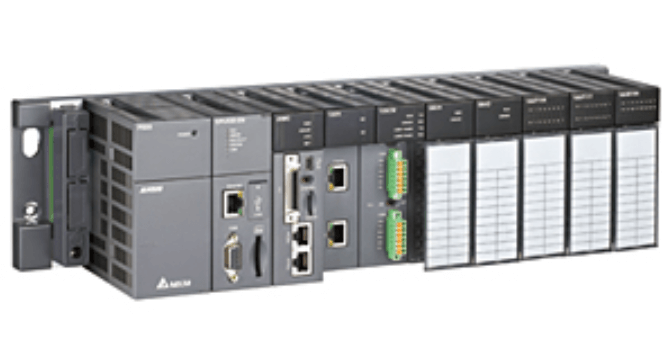

臺達PLC

臺達PLC是臺達集團為工業自動化范疇專門規劃的、完結數字運算操作的電子設備。臺達PLC選用能夠編制程序的存儲器，用來在其內部存儲履行邏輯運算、次序運算、計時、計數和算術運算等操作的指令，并能經過數字式或模擬式的輸入和輸出，操控各品種型的機械或出產進程。

西門子

西門子公司出產的可編程序操控器（PLC）在我國運用適當廣泛，在冶金、化工、印刷出產線等范疇都有運用。西門子公司的PLC產品是1975年投放商場的SIMATICS3，它實際上是帶有簡略操作接口的二進制操控器。1979年，S3體系被SIMATICS5所替代，該體系廣泛地運用了微處理器。到了20世紀80年代初，S5體系進一步升級成U系列PLC，較常用機型包含S5-90U、95U、100U、115U、135U、155U。1994年4月，S7系列誕生，兩年后，在進程操控范疇，西門子公司又提出PCS7（進程操控體系7）的概念。

施耐德

施耐德PLC首要有原Modicon旗下的Quantum、Compact（已停產)、Momentum等系列，編程軟件是Concept；而TE旗下的Premium、Micro系列則運用PL7Pro。施耐德在整合了Modicon和TE品牌的自動化產品后，將UnityPro軟件作為未來PLC的一致渠道，并支持Quantum、Premium和M340三個系列。

至于Momentum和Micro作為成熟產品未來不會再有多大的改進，所以會持續沿用本來的軟件渠道。小型的Twido系列運用TwidoSoft軟件（有中文版別，國外現已開端運用TwidoSuit，不過估量短時間內還不會引進我國進行漢化翻譯），至于邏輯操控器ZelioLogic的編程軟件ZelioSoft現已推出中文版了。

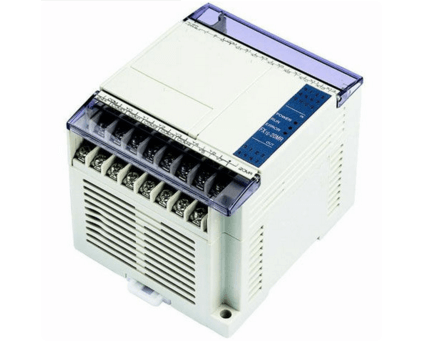

三菱電機

三菱PLC（MitsubishProgrammableLogicController）是三菱電機在大連出產的主力產品。它選用一類可編程的存儲器，用于其內部存儲程序，履行邏輯運算、次序操控、守時、計數與算術操作等面向用戶的指令，并經過數字或模擬式輸入/輸出操控各品種型的機械或出產進程。三菱PLC在我國商場常見的有以下類型：FR-FX1N、FR-FX1S、FR-FX2N、FR-FX3U、FR-FX2NC、FR-A、FR-Q。

羅克韋爾

羅克韋爾可編程操控器首要包含大型操控體系、中型操控體系、Micro&Nano操控體系、安全可編程操控器。羅克韋爾PLC編程軟件首要類型包含Rslogix、Rslogix5（PLC5）、Rslogix500（SLC500、MicroLogix系列）、Rslogix5000（ControlLogix體系、FlexLogix、SoftLogix、CompactLogix、DriveLogix）。

松下

松下可編程操控器于1981年開端上市出售，開展到現在，產品包含F(xiàn)P-XH、FP7、FP-X0、FP0R、FP-e、FP-X、FPΣ、FP2SH、FP0等系列。其間FP-XH具有高水平的根本功用，可靈敏應對將來的設備擴大；可達0.04usec的指令處理速度；自由大容量，對應不同客戶需求3檔可選；內置可達6軸100kHz的高速脈沖輸出功用(晶體管輸出型)，真實意義上滿足了“以小型設備實施低成本的多軸定位操控”的需求。

ABB

ABB公司現在在產的操控器產品包含AC800F、AC800M、AC700F、AC500、AC500-eco五個系列。其間，AC800F操控器是ABB公司于2000年推出的帶現場總線功用的操控器，體系有配套的組態軟件CBF、人-機監控軟件DigiVis以及相應的附加軟件包。這款產品有豐厚的現場總線接口，可完結操控器冗余、通訊冗余和電源冗余等功用。

永宏PLC

永宏PLC是永宏電機股份有限公司的PLC產品，永宏電機股份有限公司1992年由一群從事PLC規劃開發作業多年的工程師創立于臺灣。永宏專心在高功用的中小型及微型PLC商場范疇，創立的自有品牌"FATEK"現在在業界已享有頗高的知名度。

和利時PLC

在工廠自動化和機器自動化范疇，和利時從2003年開端，先后推出自主開發的LM小型PLC、LK大型PLC、MC系列運動操控器，產品經過了CE認證和UL認證。其間LK大型PLC是國內僅有具有自主知識產權的大型PLC，并取得國家四部委聯合頒布的“國家重點新產品”證書。和利時的PLC和運動操控產品現已廣泛運用于地鐵、礦井、油田、水處理、機器裝備操控行業。

plc的用途

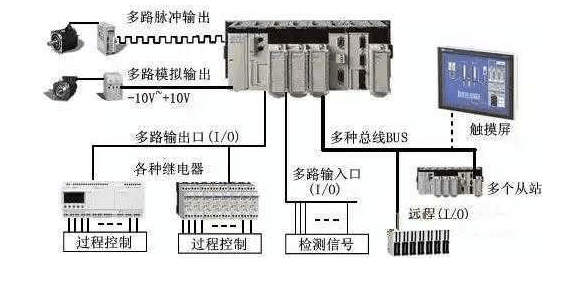

PLC在國內外廣泛運用于鋼鐵、石油、化工、電力、建材、機械制造、轎車、輕紡、交通運輸、環保及文化娛樂等各個行業，根本功用首要有開關量的邏輯操控、模擬量操控、運動操控、進程操控、數據處理、通訊及聯網。

（1）開關量的邏輯操控：這是PLC根本、廣泛的運用范疇，它替代傳統的繼電器電路，完結邏輯操控、次序操控，既可用于單臺設備的操控，也可用于多機群控及自動化流水線。如注塑機、印刷機、訂書機械、組合機床、磨床、包裝出產線、電鍍流水線等。

（2）模擬量操控：在工業出產進程傍邊，有許多連續改變的量，如溫度、壓力、流量、液位和速度等都是模擬量。為了使可編程操控器處理模擬量，需要完結模擬量（Analog）和數字量（Digital）之間的A/D變換及D/A變換。PLC廠家都出產配套的A/D和D/A變換模塊，使可編程操控器用于模擬量操控

（3）運動操控：PLC能夠用于圓周運動或直線運動的操控。從操控組織裝備來說，前期直接用于開關量I/O模塊銜接方位傳感器和履行組織，現在一般運用專用的運動操控模塊。如可驅動步進電機或伺服電機的單軸或多軸方位操控模塊。世界上各首要PLC廠家的產品幾乎都有運動操控功用，廣泛用于各種機械、機床、機器人、電梯等場合。

（4）進程操控：是指對溫度、壓力、流量等模擬量的閉環操控。作為工業操控計算機，PLC能編制各式各樣的操控算法程序，完結閉環操控。PID調理是一般閉環操控體系中用得較多的調理方法。大中型PLC都有PID模塊，現在許多小型PLC也具有此功用模塊。PID處理一般是運行專用的PID子程序。進程操控在冶金、化工、熱處理、鍋爐操控等場合有十分廣泛的運用。

（5）數據處理：現代PLC具有數學運算（含矩陣運算、函數運算、邏輯運算）、數據傳送、數據變換、排序、查表、位操作等功用，能夠完結數據的收集、分析及處理。這些數據能夠與存儲在存儲器中的參閱值比較，完結必定的操控操作，也能夠使用通訊功用傳送到其他智能設備，或?qū)⑺鼈兇蛴≈票?。?shù)據處理一般用于大型操控體系，如無人操控的柔性制造體系；也可用于進程操控體系，如造紙、冶金、食品工業中的一些大型操控體系。

（6）通訊及聯網：PLC通訊含PLC間的通訊及PLC與其它智能設備間的通訊。跟著計算機操控的開展，工廠自動化網絡開展得很快，各PLC廠商都十分重視PLC的通訊功用，紛繁推出各自的網絡體系。新近出產的PLC都具有通訊接口，通訊十分方便。
